네트워크 용어 - I

MDF실, TPS실, EPS실 이게 뭘까?



건물을 돌아다니다 보면 화장실 옆이나 복도 끝, 엘리베이터 건너편등에서 쉽게 MDF, TPS, EPS 라는 문패를 볼 수 있습니다.



물론 일반인들은 무심코 지나칠 수도 있겠지만 특히 네트워크 엔지니어들은 직업병처럼 그런 공간들이 무엇을 의미하는지 알 것입니다.



MDF ( Main Distribution Frame )
외부 케이블과 내부 케이블이 연결되는 곳을 의미합니다.
건물 내부를 살펴보면 실제 네트워크 이동경로인 통신사(KT, LG, SK)의 회선이 각 층으로 직접 분배되는것이 아니고,
MDF실과 연결된 뒤 EPS실이나 TPS실로 분배되는 구조입니다.
고층빌딩 지하실 혹은 지하주차장에서도 찾아볼 수 있습니다.
일반적으로 큰 네트워크 장비들이 들어오기때문에 TPS나 EPS실보다 크고 넓습니다.

TPS ( Telecommunication Pipe Shaft )
Shaft의 의미는 통로입니다. 보통은 MDF실에서 분배된 통신 케이블이 이곳으로 들어오고, 다시 분배됩니다.

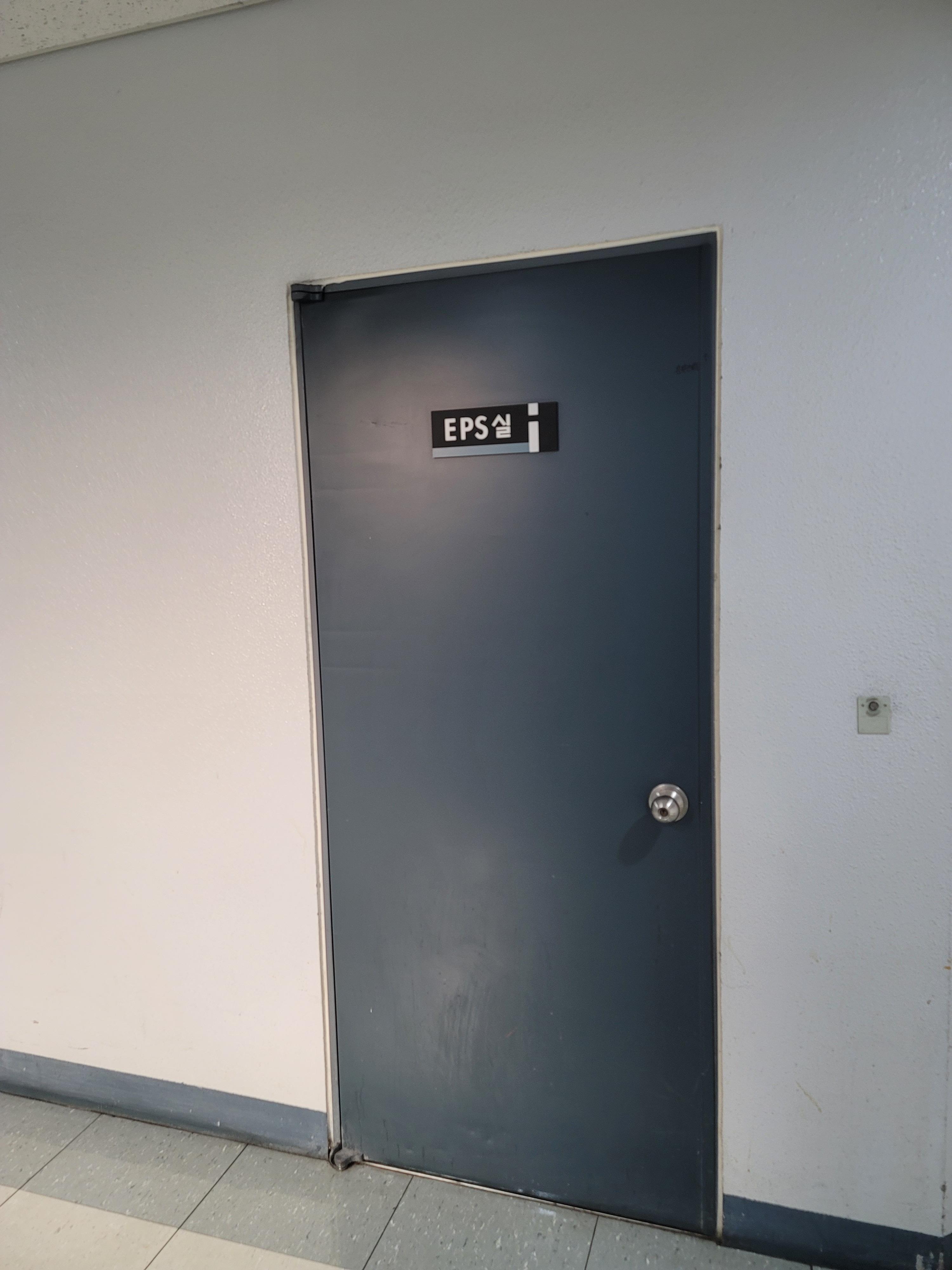

EPS ( Electric Pipe Shaft )
TPS실과 마찬가지로 보통은 MDF실에서 분배된 케이블이 들어오고, 다시 분배됩니다.
일부 층에서 찾아 볼 수 있고 보통은 렉 하나 들어갈 정도의 좁은 공간입니다.

UPS ( Unintrruptible Power Supply System )
전원정전방지장치입니다. 평상시에는 전원을 저장해놓았다가 정전시 전원을 공급하는 장치입니다.

IDF ( Intermediate Distribution Box )
중간단자함입니다.
