[네트워크] 광케이블 종류에 대해 (OM1, OM2, OM3, OM4, OS1, OS2)

제목처럼 광케이블 종류에는 OM, OS라고 불리우는 케이블들이 있습니다.



케이블 종류가 워낙 많고 특히 광케이블의 경우 모드가 뭐고 파장이 뭐고 거리가 뭐고 이것저것 따지는 것이 많습니다.



OM, OS 역시 알고보면 간단한데 모르면 이게 뭐지? 하는 용어랍니다.



광케이블 분야에서 얘기하는 OM은 'Optical Multi-Mode Fiber'의 약자입니다. 그렇다면 OS는 무엇일까요?

OS는 'Optical Single-Mode Fiber'인 것이죠.



멀티모드 즉 OM에는 OM 1,2,3,4가 있으며, 싱글모드 OS에는 OS 1,2가 있습니다.



기본적인 내용이지만 싱글모드와 멀티모드의 차이점에 대해서 좀더 자세히 설명해 보도록 하겠습니다.

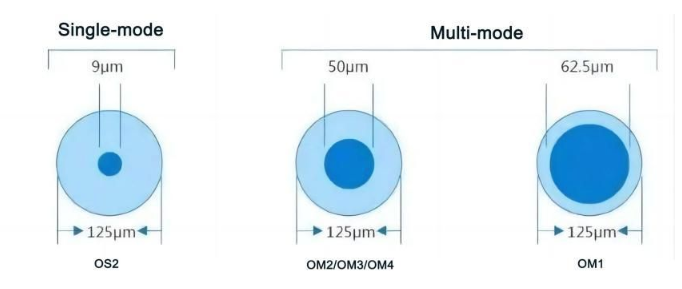

위에 그림처럼 싱글모드는 지름이 작고 멀티모드는 2가지 크기로 싱글모드보다 큰 것을 알 수 있습니다.

이 지름을 기준으로 거리나 파장이나 대역폭 등을 예상할 수 있으니 잘 보시기 바랍니다.

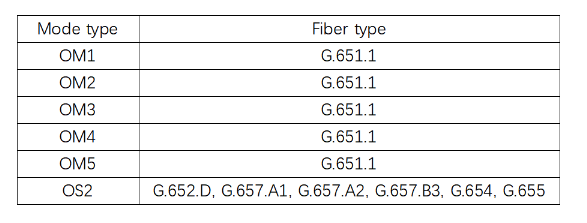

다음은 섬유의 종류입니다.

섬유의 종류는 위 표처럼 G65x으로 시작하는 타입입니다. 그냥 이런것이 있구나 정도로 알고 넘어가겠습니다. ^^

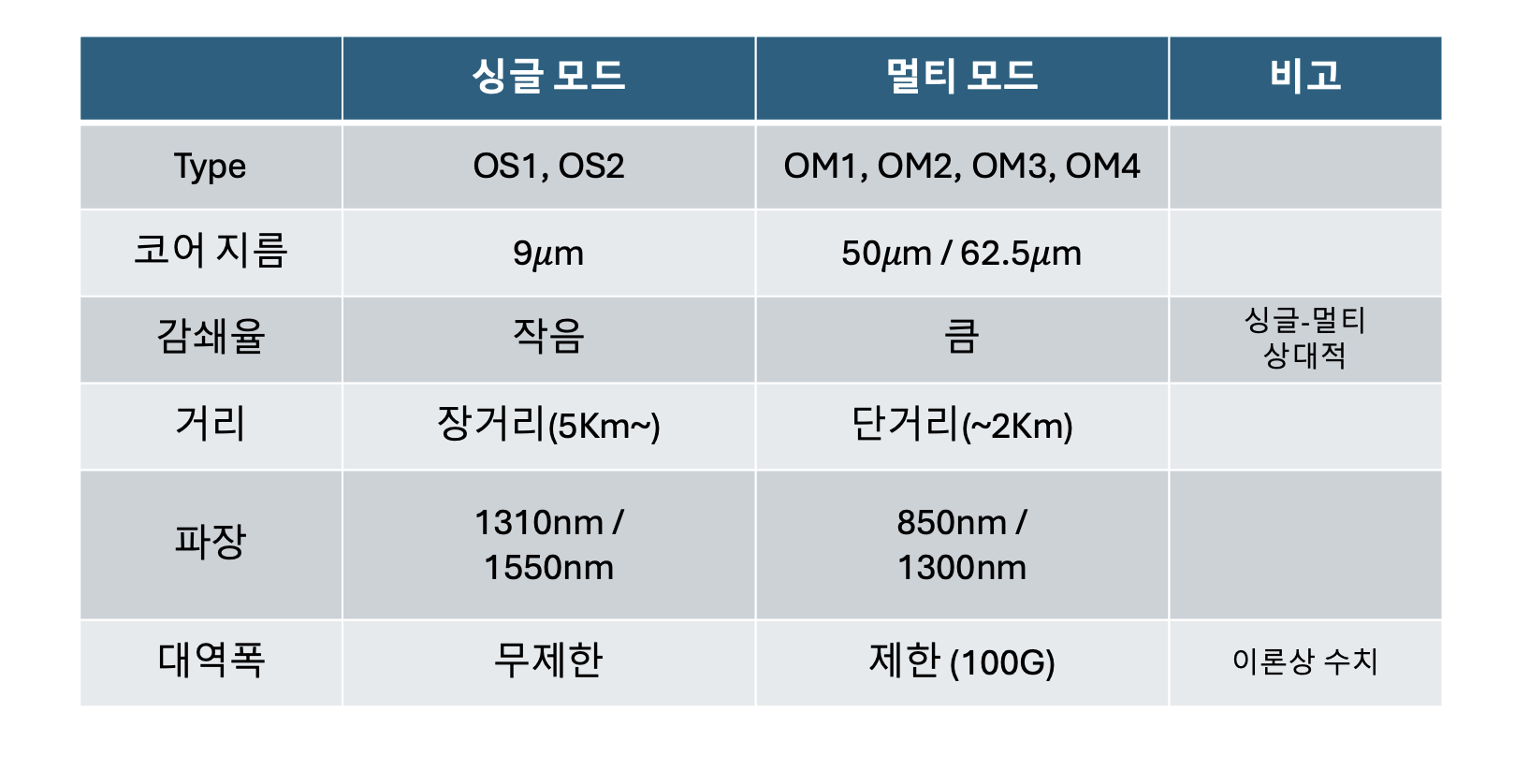

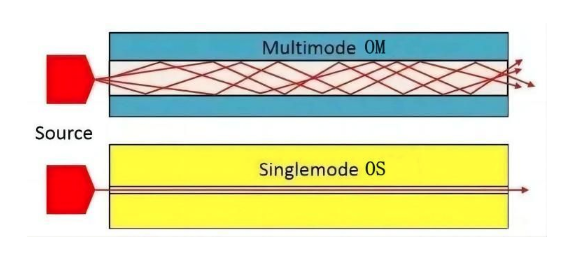

OM 케이블과 OS 케이블은 위 그림처럼 지름의 크기에 따라서 감쇄율이 다릅니다. 멀티모드 케이블이 지름이 크기 때문에 상대적으로 싱글모드 보다 빛이 나아가는 현상에서 감쇄율이 크게 나타나고 싱글모드는 작게 나타납니다. 이러한 이유로 광케이블의 거리도 차이가 나게 됩니다.





일반적으로 싱글모드의 경우 5Km 이상의 거리를 지원할 수 있고 멀티모드의 경우 약 2Km 거리 지원이 가능하지만 보통은 건물 내부에서 사용되거나 건물 대 건물, 캠퍼스 네트워크 정도에 사용되어 집니다.





싱글모드 케이블은 지름이 좁기 때문에 높은 대역의 파장을 사용합니다. 1310 또는 1550nm 파장을 사용하고, 멀티모드의 경우 850 또는 1300nm 파장을 사용합니다. 파장과 거리를 비례한다고 생각하시면 좀더 이해가 편할 것 같습니다.





싱글모드 케이블은 이론적으로 무제한 대역폭을 지원할 수 있습니다. 멀티모드 케이블은 대역폭이 제한됩니다.





알고보면 별거없는 OS, OM 케이블 설명이었습니다.



감사합니다.
