[네트워크] TDR 기능이란?

TDR (Time Domain Reflectometer) 기능이란 네트워크 스위치에서 사용되는 케이블 장애 탐지 기능이라고 이해하시면 됩니다.



당연히 네트워크 스위치에서 진단하는 것이기 때문에 그 이외에 물리적인 검사가 더 필요하긴 합니다.



실제로 Real 망에서 케이블이 잘못 제작되거나 스위치 간 중간에 상처로 인한 불량이 생길 경우 찾기가 매우 어렵습니다.



그럴 경우 케이블부터 스위치, 서버, 각종 장비탓을 하게 되는데 이때 네트워크 관리자라면 스위치에서 연결된 케이블 상태를 확인해 보는 것은 필수 코스일 겁니다.



스위치에서 제공하는 TDR 케이블 테스팅 기능을 사용해 보면 TDR 명령을 통해 스위치에서 케이블에 신호를 보내고 이를 감지하는 것으로 검사를 진행합니다.



시스코 스위치 기준으로 다음 명령어를 사용할 수 있습니다.





그럼 아래와 같이 결과값이 출력되는 것을 확인합니다.

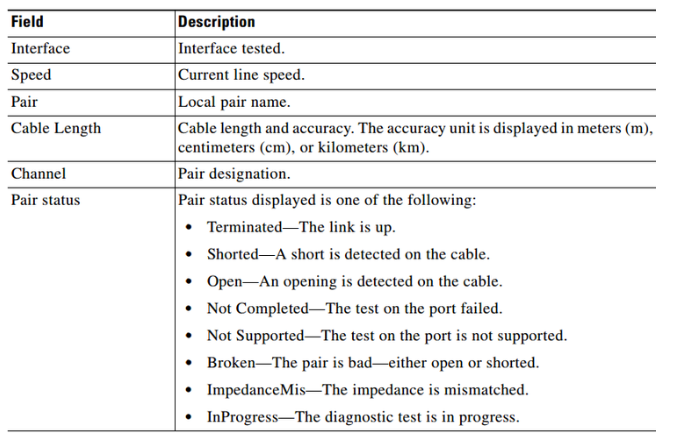

각 필드의 의미는 다음과 같습니다.



앞서 설명드린 바와 같이 네트워크 관리를 하기 위해서는 여러가지 트러블슛팅 방법이나 툴이 필요합니다. 장애가 생겨서 손놓고 있으면 좋은 관리자가 아니겠죠.



네트워크 스위치에서 사용 가능한 TDR 기능을 사용해서 케이블 이슈부터 찾아보는 것이 어떨까 생각됩니다.



감사합니다.
